Φωτάκι Νύχτας

Άνοιγμα Led με Αισθητήρα Φωτός

ΣΕΝΑΡΙΟ: Θα πρέπει να προγραμματίσουμε το φωτάκι μας ώστε να ανάβει όταν στο δωμάτιο αρχίζει και σκοτεινιάζει.

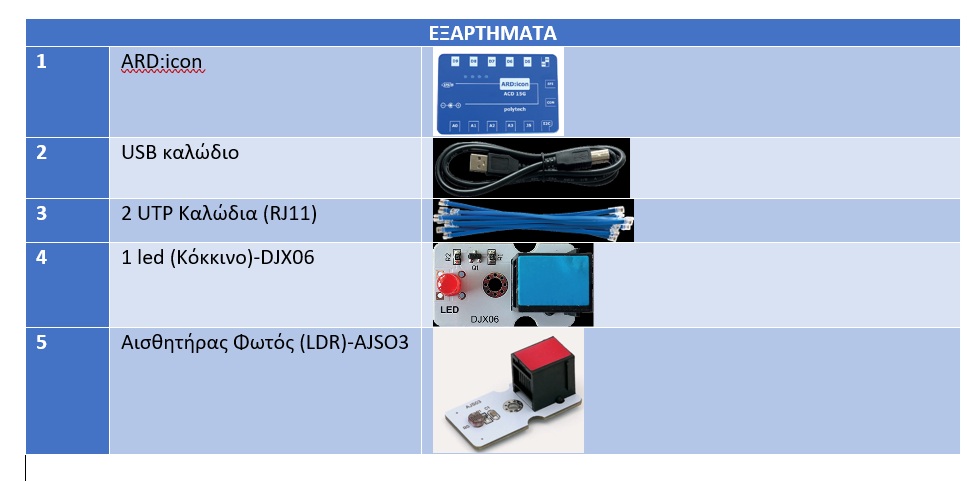

Για την κατασκευή του θα χρειαστούμε:

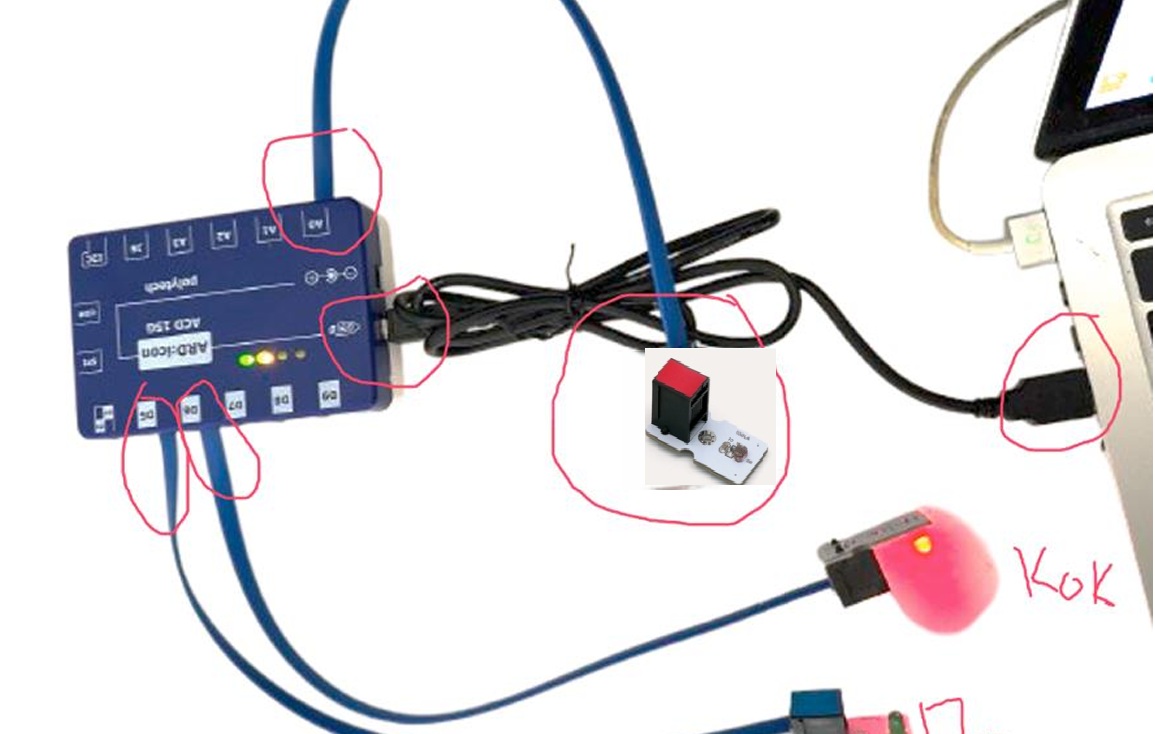

α) ΣΥΝΔΕΣΙΜΟΛΟΓΙΑ

1. Συνδέουμε τον αισθητήρα φωτός στη θύρα Α0 (Αναλογική), μέσω καλωδίου μπλε (UTP-RJ11).
2. Συνδέουμε το Led στη θύρα D5 (Ψηφιακή) μέσω καλωδίου μπλε (UTP-RJ11).
3. Συνδέουμε το Μαύρο καλώδιο στο ARD:icon και στον υπολογιστή.
4. Ανοίγουμε το Mind+.
5. Επιλέγουμε από την "Προσθήκη Επέκτασης" την πλακέτα Arduino Uno, και από το User-Ext το STEM education Arduino Uno Extension.
6. Επιστρέφουμε με το "Πίσω". Οι εντολές μας είναι στην επιλογή "Επεκτάσεις Χρήστη".  Είμαστε έτοιμοι για τον κώδικα.

β) ΚΩΔΙΚΑΣ

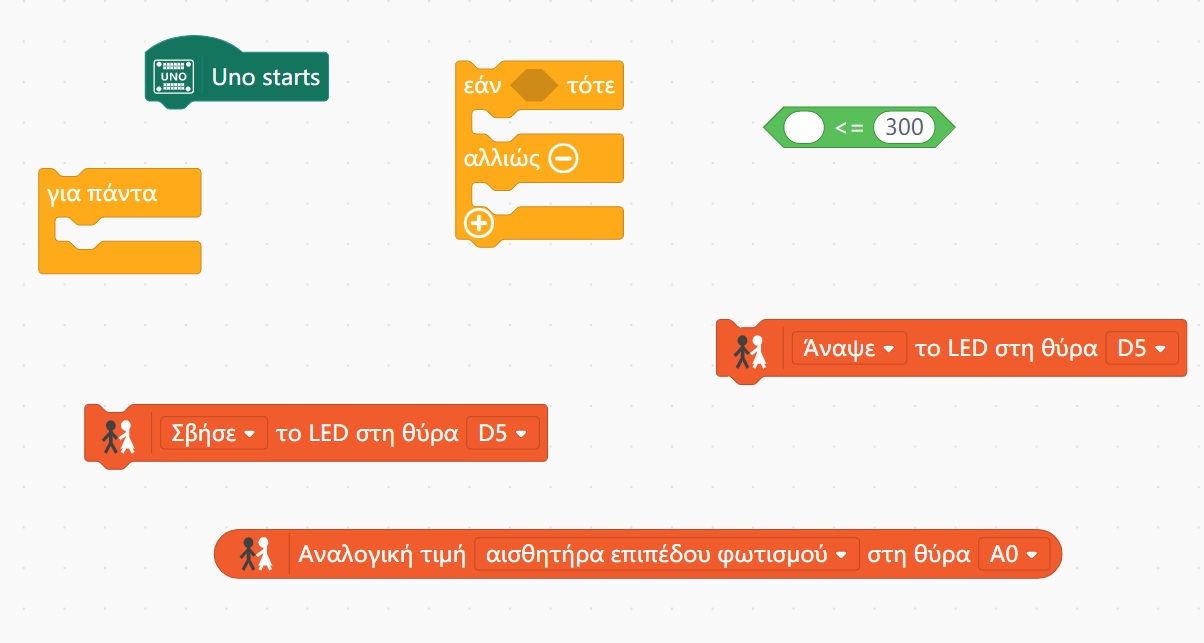

Φροντίστε να συνδυάσετε κατάλληλα τα μπλοκς που εμφανίζονται στη διπλανή εικόνα ώστε να ανάβει το κόκκινο led όταν χαμηλώνει το φως στο δωμάτιο και να σβήνει στην αντίθετη περίπτωση.  Η συνθήκη μιλάει για τιμή κάτω του 300.

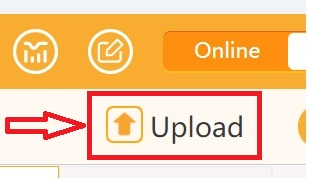

Μόλις τελειώσετε με τον κώδικα, επιλέγεται τη θύρα από το μενού στην επιλογή "Σύνδεση Συσκευής" και τον κάνετε Upload για να περάσει στο ARD:icon μικροεπεξεργαστή και να εκτελεστεί.
