Ανάβοντας ένα Led

Άνοιγμα Led

ΣΕΝΑΡΙΟ: Θα πρέπει να προγραμματίσουμε το φωτάκι μας ώστε να ανάβει και να σβήνει ανά 1 δευτερόλεπτο.

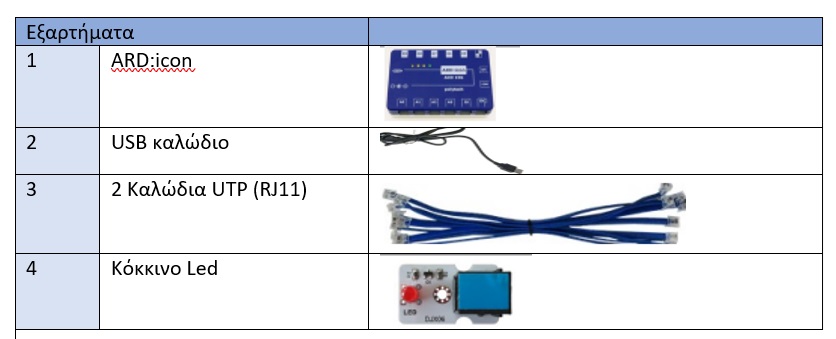

Για την κατασκευή του θα χρειαστούμε:

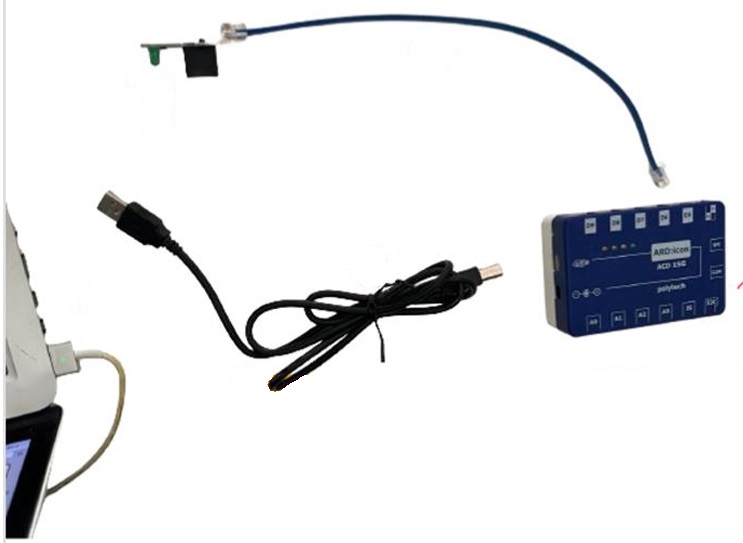

α) ΣΥΝΔΕΣΙΜΟΛΟΓΙΑ

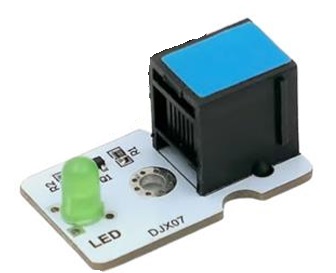

1. Συνδέουμε το Led στη θύρα D8 (Ψηφιακή) μέσω καλωδίου μπλε (UTP-RJ11).
2. Συνδέουμε το Μαύρο καλώδιο στο ARD:icon και στον υπολογιστή. Προσοχή! Τα βήσματα να κλιπάρουν.
4. Ανοίγουμε το Mind+.
5. Επιλέγουμε από την "Προσθήκη Επέκτασης" την πλακέτα Arduino Uno, και από το User-Ext το STEM education Arduino Uno Extension.
6. Επιστρέφουμε με το "Πίσω". Οι εντολές μας είναι στην επιλογή "Επεκτάσεις Χρήστη".  Είμαστε έτοιμοι για τον κώδικα.

β) Κώδικας

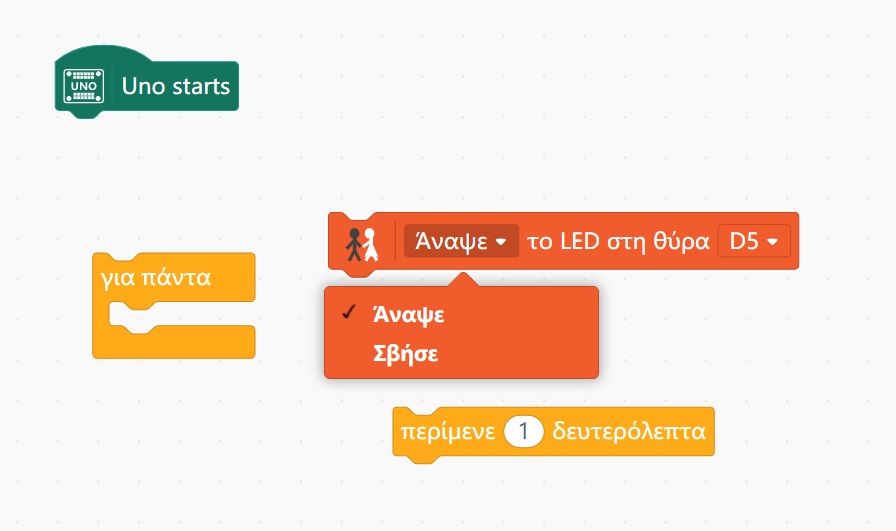

Φροντίστε να συνδυάσετε κατάλληλα τα μπλοκς που εμφανίζονται στη διπλανή εικόνα ώστε να ανάβει το κόκκινο led για 1 δευτερόλεπτο και να κλείσει πάλι για 1 δευτερόλεπτο. Και αυτό να γίνεται συνέχεια, σε μια επανάληψη "για πάντα".
ΠΡΟΣΟΧΗ: Υπάρχουν δυο μπλόκ τα οποία σκόπιμα δεν τα έχω 2 φορές και πρέπει από μόνοι σας να τα διπλασιάσετε (δεξί κλικ πάνω του διπλασιασμός). Σκεφτείτε ποια είναι αυτά που πρέπει να επαναληφθούν με μικρές αλλαγές.

Μόλις τελειώσετε με τον κώδικα, τον κάνετε Upload για να περάσει στο ARD:icon μικροεπεξεργαστή και να εκτελεστεί.



ΕΠΕΚΤΑΣΗ

Μπορείτε να προσθέσετε ακόμα ένα led-άκι, ένα πράσινο για παράδειγμα, ώστε όταν θα κλείνει το ένα led-άκι (κόκκινο) να ανάβει το 2ο (πράσινο) και αντίστροφα. Να γίνει κάτι σαν τα λαμπάκια στο χριστουγεννιάτικο δέντρο!
