Αισθητήρας Παρκαρίσματος

Παρκάρισμα με Αισθητήρα Απόστασης και Χρήση Ήχου - Buzzer

ΣΕΝΑΡΙΟ: Είμαστε κατασκευαστές TESLA αμαξιών και θέλουμε να φτιάξουμε σύστημα παρκαρίσματος με χρήση Leds, Αισθητήρα Απόστασης και Ήχου.

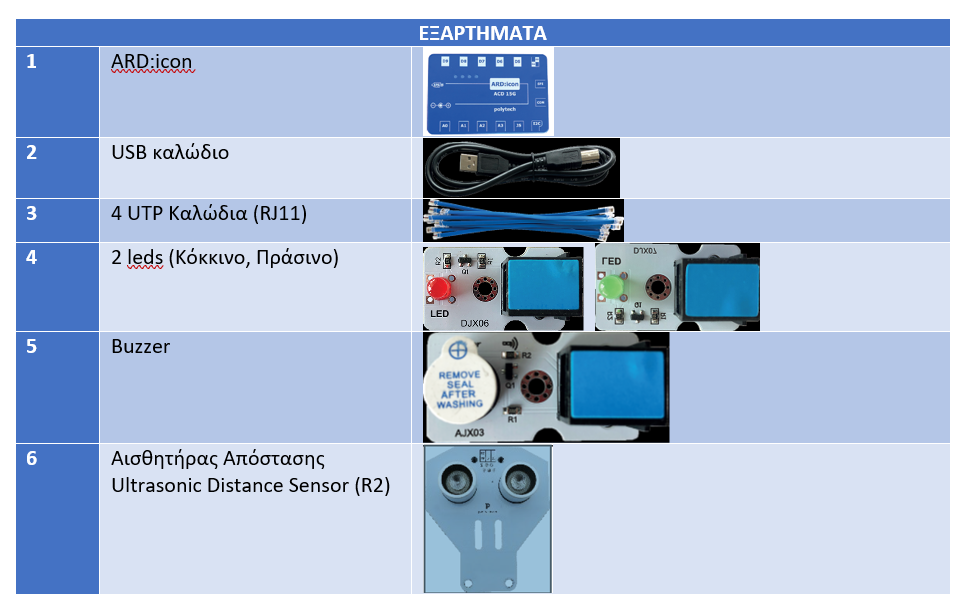

Για την κατασκευή του θα χρειαστούμε:

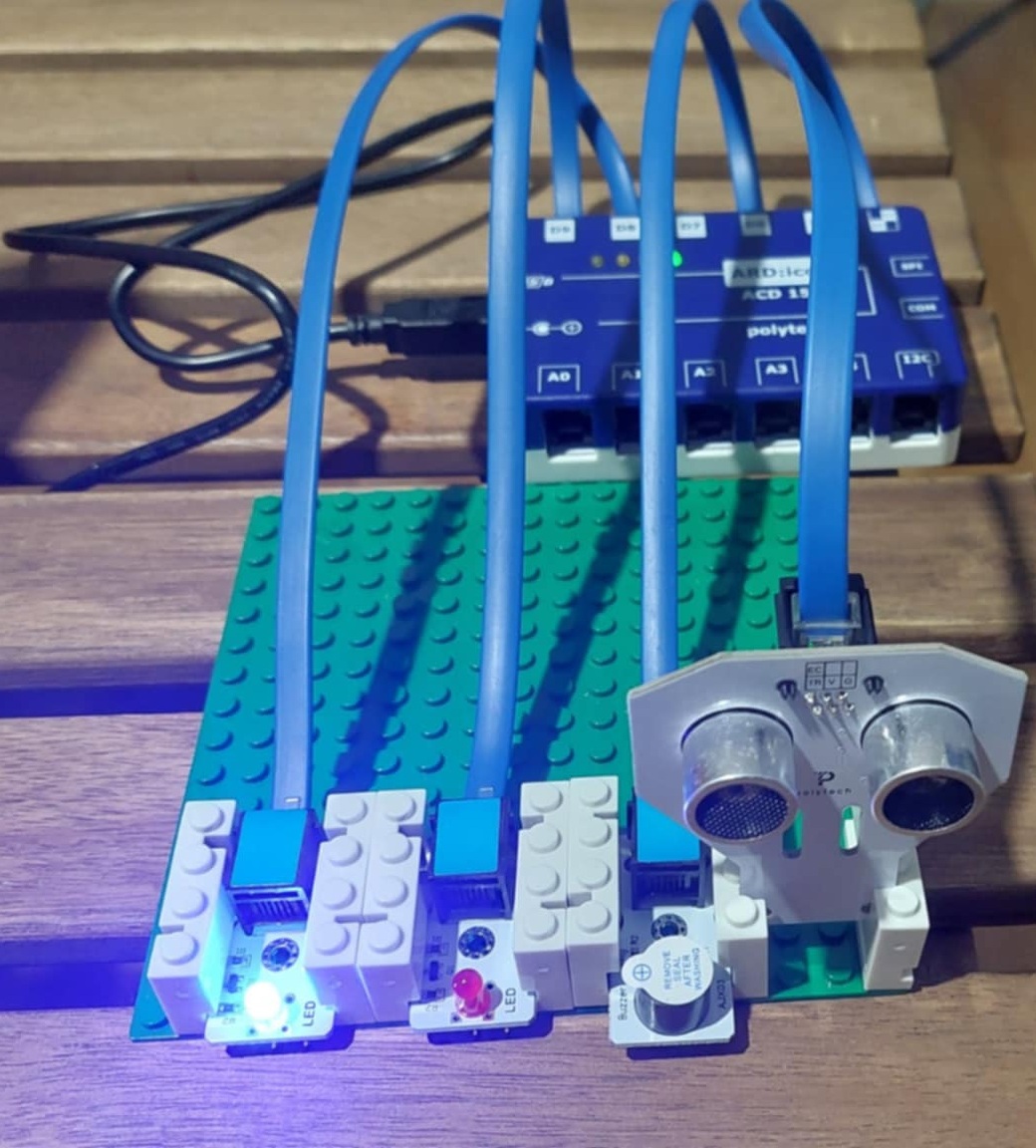

α) ΣΥΝΔΕΣΙΜΟΛΟΓΙΑ

1. Συνδέουμε τον Αισθητήρα Απόστασης στη θύρα D3/D4 (Ψηφιακή), μέσω καλωδίου μπλε (UTP-RJ11).
2. Συνδέουμε το Κόκκινο Led στη θύρα D9 (Ψηφιακή) μέσω καλωδίου μπλε (UTP-RJ11).
3. Συνδέουμε το Πράσινο Led στη θύρα D8 (Ψηφιακή) μέσω καλωδίου μπλε (UTP-RJ11).
4. Συνδέουμε το Buzzer στη θύρα D6 (Ψηφιακή) μέσω καλωδίου μπλε (UTP-RJ11).
5. Συνδέουμε το Μαύρο καλώδιο στο ARD:icon και στον υπολογιστή.
6. Ανοίγουμε το Mind+.
7. Επιλέγουμε από την "Προσθήκη Επέκτασης" την πλακέτα Arduino Uno, και από το User-Ext το STEM education Arduino Uno Extension.
8. Επιστρέφουμε με το "Πίσω". Οι εντολές μας είναι στην επιλογή "Επεκτάσεις Χρήστη".  Είμαστε έτοιμοι για τον κώδικα.

β) ΚΩΔΙΚΑΣ

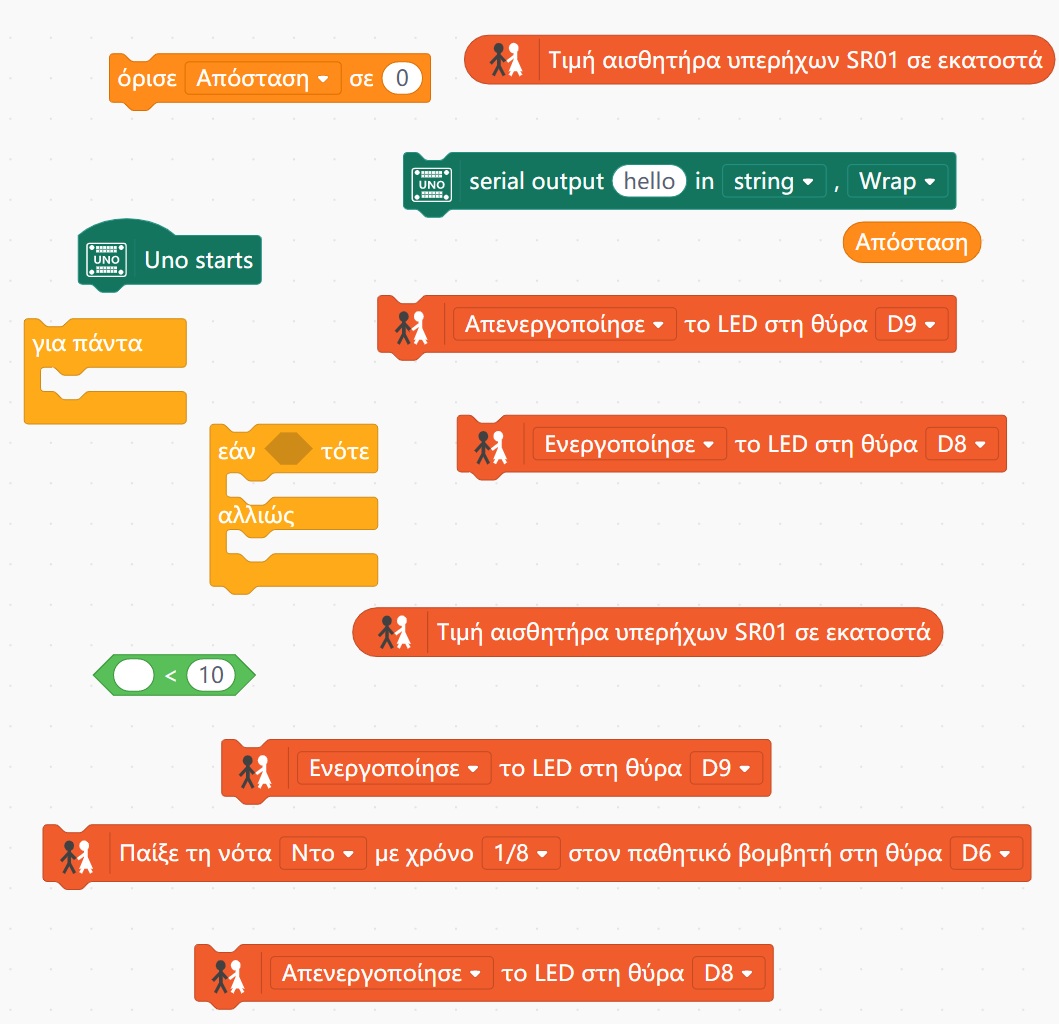

Φροντίστε να συνδυάσετε κατάλληλα τα μπλοκς της διπλανής φωτογραφίας ώστε να ανάβει το κόκκινο led όταν πλησιάζει το εμπόδιο στα 10 εκατοστά και πιο κοντά ενώ παράλληλα να ακούγεται ήχος από το buzzer.  Στις αποστάσεις μεγαλύτερες των 10 εκατοστών θα ανάβει το πράσινο φως.







Μόλις τελειώσετε με τον κώδικα, τον κάνετε Upload για να περάσει στο ARD:icon μικροεπεξεργαστή και να εκτελεστεί.
